CGP-8D

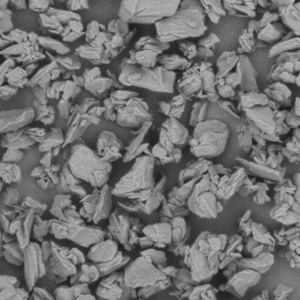

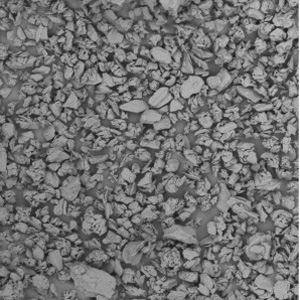

CGP-8D是以优质人造炭为原料，经过化学深度改性和表面改性的人造石墨锂离子电池负极材料。本产品不仅提高了人造石墨负极材料的容量和压实密度，同时着重提高其吸液性能和循环性能。
主要特点是：
1、容量发挥高
2、加工性能好
3、循环性能优异
性能指标：
指标 | 单位 | 控制指标 | 典型值 | 测试方法 |
粒度D50 | um | 14.50±1.5 | 14.27 | 马尔文仪器有限公司 型号：Mastersizer2000 |
真密度 | g/cm3 | ≥2.20 | 2.25 | 比重瓶法 |
振实密度 | g/cm3 | ≥1.00 | 1.08 | 钢铁研究总院号：FZS4-4B |
比表面积 | m2/g | ≤2.50 | 2.23 | 北京精微高博科学技术有限公司 型号：JW004A |
灰分 | % | ≤0.05 | 0.01 | 沈阳市节能电炉厂 型号：SRJX-4-13 |
放电容量 | mAh/g | ≥350.0 | 354.5 | 扣电 CR2430 CMC/SBR CC：0.1C-0.05C 5mV CCCV：0.1C 2V |
首次放电效率 | % | ≥93.0 | 93.7 |
适用范围：
高能量密度、长寿命的中小功率电池，可应用于圆柱、方形、软包等电池。
如果您对此产品有兴趣，请点击右侧按钮，联系我们进一步解答。
