CGP-1A

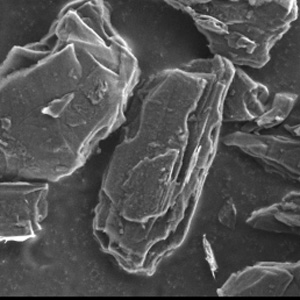

CGP-1A是采用优质针状焦为原料，经过一系列处理工艺制备得到的高能量密度石墨类锂离子电池负极材料。
其主要特点是：
1、能量密度高
2、膨胀低
3、循环寿命长
◈使用建议◈（仅供参考）
材料设计容量在350-355mAh/g，压实密度控制在1.65~1.75g/cm3之间。主要适合水性体系。
性能指标
指标 | 单位 | 控制指标 | 典型值 | 测试方法 | |
粒度分布 | D10 | μm | 6.00±2.00 | 6.01 | 马尔文仪器有限公司 型号：Mastersizer2000 |
D50 | μm | 13.50±2.00 | 13.25 | ||
D90 | μm | 28.00±3.00 | 27.83 | ||
真密度 | g/cm3 | ≥2.20 | 2.25 | 比重瓶法 | |
振实密度 | g/ml | 1.00±0.10 | 1.09 | 钢铁研究总院号：FZS4-4B | |
比表面积 | m2/g | ≤2.0 | 1.53 | 北京精微高博科学技术有限公司 型号：JW004A | |
灰分 | % | ≤0.10 | 0.01 | 沈阳市节能电炉厂 型号：SRJX-4-13 | |
放电比容量 | mAh/g | ≥355.0 | 358.6 | 扣电 CR2430 CMC/SBR CC：0.1C-0.05C 5mV CCCV：0.1C 2V | |
首次放电效率 | % | ≥93.0 | 93.5 | ||
适用范围：
高品质、高容量、长循环各类中小功率电池，如圆柱、方形、软包等电池。
如果您对此产品有兴趣，请点击右侧按钮，联系我们进一步解答。
